德國IKA真空泵VACSTAR digital使用說明書

符合性聲明

我公司自行負責聲明相關產品符合 2014/35/EU、2006/42/EG、2014/30/EU 和 2011/65/EU 指令，并符合以下標準或規范性文檔：EN 61010-1、EN 60529、EN 61326-1 和 EN ISO 12100。

可向 [email protected] 索取合法的歐盟符合性聲明副本。

安全說明

個人防護

操作儀器前請認真閱讀使用說明并遵守安全操作規范。

注意

· 請妥善保管使用說明以便需要時查閱。

· 請確保只有受過相關訓練的人員才能操作使用本儀器。

· 請遵守安全規范、人身安全和事故防止等相關規范。

· 儀器和儀器部件不得用于人類或動物。

危險

根據處理介質的種類，在操作儀器時請佩戴合適的防護裝置，注意可能出現的危險如液體濺出，釋放出有毒或者可燃氣體等。

· 不得讓人體或動物的任何部位暴露在真空中。

· 切勿在水下或地下室 操作使用本儀器。

儀器配置

真空泵 IKA VACSTAR digital 不能安裝于潛在爆炸危險的環境中。

· 按“安裝”章節所述安裝儀器并按所述正確地連接信號線和接口。

· 請將儀器放置于平坦、平穩、非易燃的臺面。

· 切勿操作連接有誤或破損的儀器。

· 將真空泵安裝到合適且正常運行的通風系統中，或為其安裝一條排氣線路。確保排氣線沒有扭曲！允許的最大排氣線路長度為 2 米。

· 采取適當?shù)念A防措施以防止形成爆炸性混合物。如有必要，使用惰性氣體進行通風和/或稀釋

選配件

·只有使用 IKA 原裝選配件才可確保安全。

· 操作 IKA VACSTAR digital 真空泵時，請參考所連接設備的使用說明，例如旋轉蒸發儀、真空控制器。

· 在真空下柔韌的組件可被壓縮。

· 操作時請僅使用軟管。

· 請注意在發生電源故障時該執行的應急措施，以確保系統處于安全的狀態。（見章節：調試，操作模式）。

· 請注意進氣口或出氣口的最大壓力不得超過1100 mbar。

使用儀器

您可使用二次冷凝裝置避免溶劑蒸汽釋放到大氣。

真空泵不不能用來處理易于自燃的物質，即在沒有空氣的情況下易燃或會爆炸的物質。

不要在泵打開時操作泵。否則手可能被活動零件卷入，造成嚴重傷害。

警告 吸入或接觸有毒液體、氣體、飛沫、蒸汽、塵埃、生物或微生物介質可能對操作人員造成危害。 處理此類介質時請確保接口已擰緊以做好防泄漏措施。

· 確保真空泵 IKA VACSTAR digital僅在“技術參數”中所述的環境條件下操作。

· 避免釋放上述材料。采取措施來保護員工和環境。

· 注意在壓力降低和溫度升高的情況下處理介質時可能發生的交互作用或化學或物理反應。

請注意介質與儀器之間發生的靜電放電可產生直接的危

· 由于儀器會存在殘留物的泄漏，這可能會導致介質的釋放。

· 調試前確保所有外殼零件都在位并已固定到儀器。

· 如果把手松動且把手緊固螺絲 (E) 松動或缺失，切勿提升泵！

· 僅當泵垂直放置時才可以啟動泵。

· 根據儀器上的標識和使用說明連接軟管接頭（入口-出口）和接口。

· 確保抽真空時介質的溫度低于其燃點溫度。抽吸過程（壓縮）會額外提高介質溫度。

· 請注意含溶劑的蒸汽可能會被吸入泵。

· 請勿使用該設備產生壓力。

· 注意入口和出口側允許的壓力；見“技術參數”一章。

· 氣流必須只在吸入側線路調節/節流。

· 如果有多個載入裝置，使用吸入線路側的電磁閥或止回閥。

· 使用冷凝裝置時確保冷卻劑能自由流動。

儀器保護

請確保儀器所處理物質的材質符合“接觸介質部分材質”的規定，見“產品接觸部件材質材質”。

 小心 輸入電壓必須與儀器銘牌上標示的電壓一致。

只有拔下電源插頭才能完全切斷儀器電源。

· 電源插座必須易于使用和操作。

· 無需工具即可從儀器上拆下的蓋子或部件必須在稍后進行重新裝配以確保安全運行，此時確保沒有其他連接。這可以防止異物、液體和其他污染物滲入。

· 意外進入的液體必須在空轉運行時通過吸氣去除。

· 確保儀器和配件免受擠壓和碰撞。

· 只有受過專業培訓的維修人員才能打開儀器。

· 未經 IKA 授權不得改裝儀器。

· 為確保真空泵 IKA VACSTAR digital 能得到充分冷卻，不得覆蓋機殼上的散熱槽。

· 維護設備時請僅使用原裝的備件以確保設備保持良好的運行狀態。

· 請注意設備內部和外部存在的冷凝水。。當將設備從低溫環境中取出時,應先預熱待升溫至正常后再使用。

· 切勿將儀器置于加熱鍋的上方。

· 確保沒有固體或液體通過泵的抽吸力進入儀器。這將導致隔膜和內部部件損壞。 這會降低生產量且無法達到最終壓力。內部可能產生沉積，縮短隔膜的壽命從而引起泄漏。

開箱

?請小心拆除包裝并檢查儀器。

?如果發現任何破損,請?zhí)顚懫茡p報告并立即通知貨運公司。

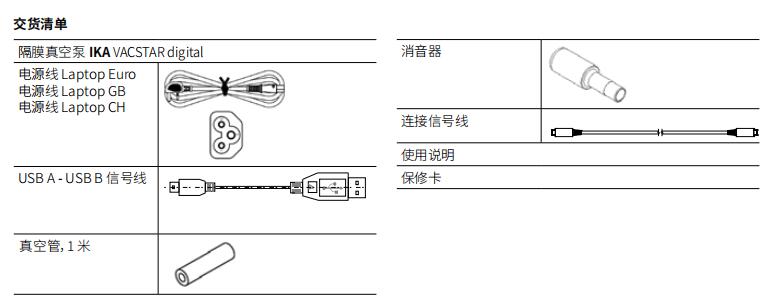

交貨清單

正確使用

儀器不得用于：

- 排空生物棲息環境，

- 排空爆炸性、腐蝕性或類似氣體，

- 液體生產/使用！

儀器不適合：

- 泵送物體

- 泵送液體

- 用于潛在爆炸性環境

- 水下

- 地下

實驗室隔膜真空泵 IKA VACSTAR digital 用于結合其他實驗室儀器創造真空。

具體的真空控制需要額外的真空控制器 IKA VC 10 或 IKA 旋轉蒸發器 RV 10 auto。

獨立運行

真空泵可以不使用控制器運行。

生產量可通過可調整的速度設置。通常來講，需要排空的體積越小，速度也應該越低。最終壓力不受控制。

使用選配件運行

結合 IKA 推薦選配件，真空泵IKA VACSTAR digital 可控制排空到指定最終壓力，例如操作 IKA旋轉蒸發器。

它也可用于實驗室中的傳統分離、過濾或干燥。

借助合適的真空控制器（例如 VC 10）或旋轉蒸發器（例如 RV10 auto），VACSTAR digital 可自動運行，例如用于自動沸點檢測、計劃的壓力-時間曲線或溶劑庫中的程序。

安裝

確保您遵守了一般規則，即容器（負載/真空容器/玻璃冷凝器）應在大氣壓力下連接到真空泵。這樣可減少液體進入真空泵的風險。

泵室中的液體會損害泵的性能。

根據泵上的標簽和使用說明連接軟管接頭（入口/出口）和接口。

接頭為寶塔軟管接頭。如果可以，確保軟管有管夾。

軟管的放置方式要能避免冷凝液流入泵。

確?？諝饪蔁o障礙地進入通風槽 (H)。

在泵吸入閥門前的吸入管線上安裝一個冷凝分離器（例如多頸

管）以避免水進入。

如果吸入了溶劑蒸汽，則泵后的冷凝裝置（選配件）可幫助冷凝它，避免它被釋放到大氣中。

各接口的連接

O：軟管連接 d= 8 mm（出口）

使用真空軟管將此接頭連接到二次冷凝裝置，或在末端安裝一個消音器。

軟管尾端插入通風系統！

確保高壓側的出口流暢！

不要在高壓側使用節流閥，也不要關閉出口！將排氣線路連接到此接頭。

K：真空控制器 VC 10 連接 (Mini DIN)

您可使用模擬連接線 連接真空泵和真空控制器 VC 10 或旋轉蒸發器 RV10 auto 以實現精密的速控真空控制。

真空控制器檢測泵并切換至速控真空控制模式。雙位控制被禁用。

L：USB 接口

使用 USB A - USB B 線將真空泵 IKA VACSTAR digital 連接到計算機。使用 IKA FUT 軟件工具可以安裝任何儀器軟件更新。

M：RS 232 接口

可以使用 RS 232 信號線將 IKA VACSTAR digital 真空控制器連至一臺 PC。此泵可以與使用 labworldsoft? 實驗室儀器軟件的其他儀器聯合運行。有關更多信息，請參閱“接口和輸出”一章。

N:水閥連接

將選配的水節流閥 RV 10.5001 連接到隔膜真空泵。冷凝裝置的水流是使用水閥控制的。泵打開時該閥門即打開。

I：吸氣管線 d= 8 mm 入口的軟管連接

將吸氣線路連接到此接頭。

通過真空軟管將此接頭連接到容器（旋轉蒸發器冷凝器、實驗室反應器等）。

P：電源線連接

檢查銘牌上的電壓信息是否與您的電源一致。將電源線連接到電源。
