德國IKA MVP 10 basic真空泵使用說明書

符合性說明

我公司自行負責聲明本產品符合 2014/35/EU, 2006/42/EC, 2014/30/EU 和 2011/65/EU 指令，并符合以下標準或標準性文檔：EN 61010-1, EN 61326-1,EN 60529 和 EN ISO 12100.可向 [email protected] 索取合法的歐盟符合性聲明副本。

安全說明

操作儀器前請認真閱讀使用說明并遵守安全操作規范。

請妥善保管使用說明以便需要時查閱。

請確保只有受過相關訓練的人員才能操作使用本儀器。

請遵守安全規范、人身安全和事故防止等相關規范。

根據處理介質的種類，在操作儀器時請佩戴合適的防護裝置。可能會出現玻璃容器破碎的危險。

當前蓋處于開啟狀態時,請勿操作真空泵。這是因?yàn)閮?nèi)部部件高速運轉，如果手被運動部件困住會造成嚴重受傷。

啟動儀器前，請總是確保儀器前蓋安裝到位。

如果馬達頂蓋未正確蓋緊,請勿提起真空泵。

操作時請勿使設備垂直放置，該放置方式使設備不平

操作時請總是使設備水平放置。

開啟儀器前,請將儀器置于平穩、平坦的臺面。

吸入或接觸有毒液體、氣體、飛沫、蒸汽、塵埃、生物或微生物介質可能對操作人員造成危害。處理此類介質時請確保接口已擰緊以做好防泄漏措施。

由于該系統不具備防爆功能,因此請務必確保所處理介質的溫度低于引燃溫度。操作時請注意所處理介質的溫升。

切勿在含危險物質的環境或水下操作使用本儀器。

操作儀器時必須保持監控。

請注意介質與儀器之間發生的靜電放電可產生直接的危險。

只有使用“選配件”列表中的配件才可確保安全操作。

只有授權的專業人士才能拆卸設備。

只有拔下儀器電源插頭后才能完全切斷電源。

電源插座必須易于操作。

請使真空泵的正壓出口位于通風柜里。

 請參考所連接設備的使用說明，例如旋轉蒸發儀。

 當設備馬達被熱熔斷器安全開關關閉時:

- 需手動復位:關閉設備或斷開設備的電源,待 5 分鐘后重啟設備；

- 請?jiān)凇奔夹g(shù)參數”指定的條件下使用該設備。

請勿使用該設備產生壓力。

請注意進氣口或出氣口的最大壓力不得超過1 bar。

如果存在多個負載裝置時,請使用電磁閥或止回閥。

操作時請僅使用軟管。

儀器保護

 輸入電壓必須與儀器銘牌上標示的電壓一致。

 電源插座必須接地保護。

 為防止外部物體或液體的滲入，活動部件必須安裝到位。

 確保儀器和配件免受擠壓和碰撞。

 只有專業維修人員才能打開儀器。

 請勿堵塞儀器或馬達上的通風槽以及散熱片。

 維護設備時請僅使用原裝的備件以確保設備保持良好的運行狀態。

 請注意設備內部和外部存在的冷凝水。當將設備從低溫環境中取出時,應待其升溫至正常后再使用。

 請勿使用該設備處理固態物質,因?yàn)檫@會損壞設備的隔膜和內部部件。

 請勿使用該設備處理液態物質,因?yàn)檫@會縮短隔膜的壽命從而引起泄漏。

 請確保設備所處理物質的材質符合“技術參數”中有關設備的“接觸介質部分材質”的規定。

正確使用

 應用

配合IKA推薦的選配件使用,該設備適用于:- 抽空實驗室設備的氣體,例如旋轉蒸發儀操作模式：桌面設備

 使用區域

在研究、教學、商業或工業領域中的實驗室式的室內環境。

出現下列情況時我們將無法確保使用者的安全：

- 如果使用了非廠家提供或推薦的選配件

- 如果儀器操作有誤或者違反了廠家的操作規范

- 如果儀器或者電路板被第三方非法修改

開箱

 開箱檢查

- 請小心拆除包裝并檢查儀器

- 如果發現任何破損，請?zhí)顚懫茡p報告并立即通知貨運公司

 交貨清單

- IKA MVP 10 basic

- 使用說明

實用信息

操作IKA MVP 10 basic時，請尤其注意含凝結氣體(例如水蒸汽或溶液)的氣體混合物，因?yàn)檫@些氣體將會在泵內氣流流經的某處凝結，導致泵腔產生壓力，從而造成隔膜和閥使用壽命的縮短。

為防止泵腔內產生凝結物或?qū)⒛Y(jié)物排出泵腔外，操作時應該打開氣鎮閥。打開氣鎮閥，則會有少量氣體流入泵腔，從而減少可凝結氣體的含量。此外，通過全常壓空氣流經泵幾分鐘，可將泵腔內的凝結物排出泵外。

為保護內部閥和隔膜，請?jiān)?IKA 旋轉蒸發儀 RV 8 和RV10 安裝上游凝結物收集器（例如真空緩沖瓶）。

為避免溶劑蒸汽流入大氣中，可安裝尾氣凝結物收集器。

排氣軟管通常應該通往實驗室回收裝置。此外，安裝排氣軟管還可降低噪音。

安裝

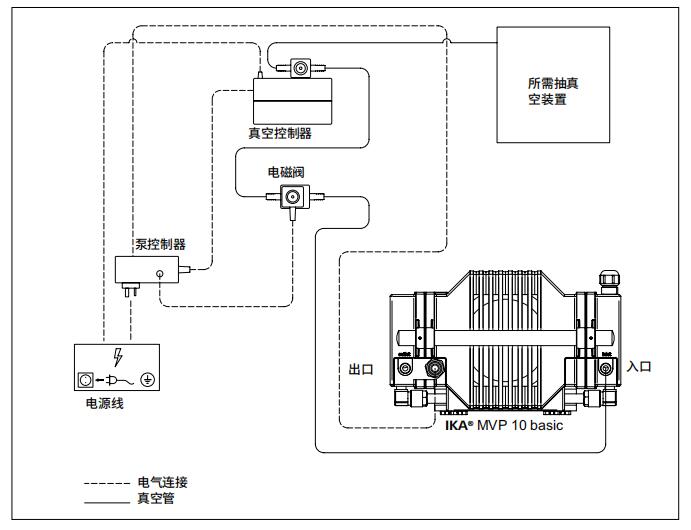

配置:

IKA MVP 10 basic 真空泵和真空控制器, 與真空負載設備連接

調試將真空管從進氣噴嘴連接至所需抽真空的裝置。接通電源并將翻轉翹板開關(A, 見 Fig. 1) 調至 “I” 位置以開啟設備。請遵守技術參數中所列的環境條件(溫度、濕度等)。

清潔與維護

本儀器無需特別維護。只會出現零部件的自然磨損及磨損后可能的偶然性失效。

清潔

清潔儀器須斷開電源！

清潔 IKA 儀器時請僅用 IKA 公司認可的清潔液: 含活性劑的水溶液和異丙醇

清潔儀器時請佩戴防護手套。

清潔時，請勿將電子設備放置于清潔劑中。

清潔時，請勿讓潮氣進入儀器。

當采用其他非 IKA 推薦的方法清潔時，請先向IKA確認清潔方法不會損壞儀器。

維護

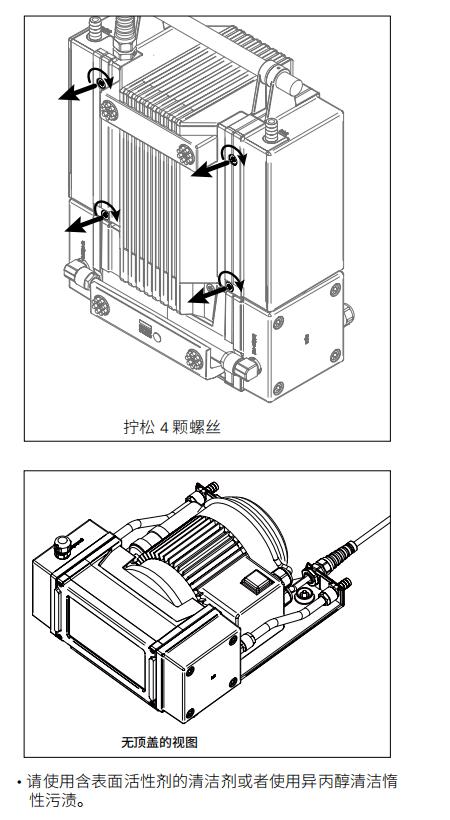

★拆卸頂蓋: 擰松底部 4 顆螺絲。

★目視檢查軟管是否破裂。如果軟管已破裂或變得老化,請更換合適的新軟管。

使用氣鎮閥

★當氣鎮閥被打開時，請確保通過氣鎮閥的氣體不會接觸任何危險、易爆的混合物，否則這些危險混合物將會通過真空泵進氣口吸入泵內。

★使用環境空氣排空接收器或真空泵，由于其可能會與泵內或泵出口的介質發生反應形成危險或爆炸性混合物，因此在某些情況下可能會損壞真空泵或周邊設備，或?qū)θ松碓斐蓳p傷，甚至死亡。

對于冷凝蒸汽 (水蒸汽，溶劑等)的抽空:

★關閉氣鎮閥，使泵運轉直至真空泵溫度達到其操作溫度。

★打開氣鎮閥 (參考下圖)。

★當氣鎮閥蓋子的凹槽與噴嘴的凹槽對齊時，則可打開氣鎮閥（將蓋子旋轉至少 90° 則可關閉氣鎮閥）。

★當打開氣鎮閥時，極限真空會減少，泵速會降低。

★往進氣口注入惰性氣體，以避免形成爆炸性混合物。

更詳細說明書，請咨詢客服免費獲取。
