湖南湘儀h1750r高速冷凍離心機使用說明書

本使用說明書介紹了如何正確使用 H1750R 離心機。在使用（安裝、運行、維護、檢查等）前，請務必認真閱讀本使用說明書。另外，請在理解產品的安全注意事項后再使用該產品。

注意事項

為了說明產品的細節部分，本說明書中的圖例有時為卸下外罩或安全遮蓋物的狀態。使用本產品時，請務必按規定裝好外殼或遮蓋物，并按照說明書的內容進行。

本使用說明書中的圖例僅為了說明，可能會與您訂購的產品有所不同。

由于產品升級或規格變更，以及為了提高說明書的便利性和準確性，本說明書的內容會及時進行變更。

由于損壞或遺失而需要使用說明書時，請與本公司各區域代理商聯系，或直接與本公司客服中心聯系。

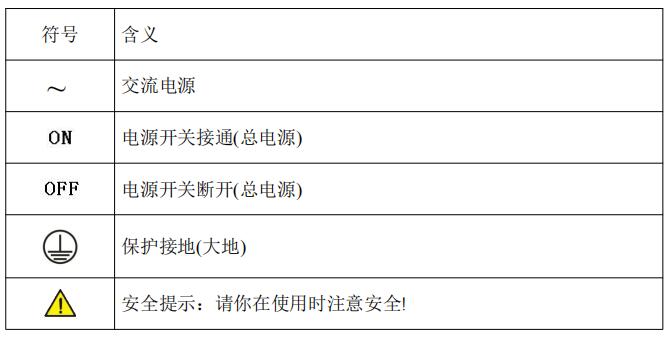

符號含義及說明

安全注意事項

安全及注意事項是針對本手冊所描述之離心機安全操作的要求。在安裝、操作、保養、維修本離心機之前請仔細閱讀。了解安全及注意事項和正確的操作，可避免操作人員受到傷害和離心機的使用性能受到損傷。

由于致力于離心機的不斷更新，因此本公司提供的資料如有變更，恕不另行通知，敬請諒解。

轉子使用壽命：鋁合金轉子 5 年，超過使用壽命轉子必須報廢或返廠檢測。

嚴禁使用有裂紋、腐蝕、超過使用壽命的轉子。

安裝與維護注意事項

 本機離心室內可能放置有轉子附件及包裝；安裝時，請務必打開門蓋檢查并取出離心室的物品。

 在本機的保養過程中，任何需要去除遮蓋的部分都有可能造成觸電或人身傷害。對本機保養時須確保電源已經關閉，且電源線的插頭已經從插座上拔下；保養工作需要由專業的工作人員進行。

替換元器件之前請務必證實是否符合本離心機要求；如果不能確定請聯系本公司的售后服務。

電氣方面的安全性

為降低觸電危險，本機采用三芯式插頭，必須與有接地線的三芯插座連接。確定墻式插座與地線連接完好。確定電源電壓必須與本機使用電壓相符合。

不要使用三孔變成兩孔的擴展電源適配器。

不可以使用兩線的擴展插座或者使用沒有接地線的多用途電源適配器。

不要把裝有液體的容器放在機器上或者靠近機器的地方。如果不慎打翻容器，液體可能會滲入其內部，損壞電氣或機械部件。

為了避免可能的電擊造成嚴重損害，在移動離心機之前，請先將離心機電源斷開。

如果離心機損壞，請不要嘗試自行修復。請交給貴單位專業技術人員或經銷商或我公司售后服務工程師來處理。

防火注意事項

本機并非為分離具有易燃易爆特性的物質所設計。除非采取了必要的保護措施，否則不可對此類物質進行離心操作，也不可盛裝這些物質于機內或將此類物質存放在距離心機 30 ㎝的周邊范圍內。

操作安全注意事項

在使用本離心機時，請您使用原廠為此離心機而設計的轉子和配件。

在啟動離心機之前，請確認離心室內已清理，無雜物；離心室內轉子上的鎖緊螺釘(螺母)是否已經擰緊。

在離心機工作時，設置轉速不應超過轉子最高轉速；請不要用手迫使離心機轉子減速或停止。

在離心機轉子未停止旋轉時，請不要抬起或移動離心機。

如果玻璃試管在離心時破裂，請在檢查和清潔密封圈及離心室時格外小心，因為玻璃碎片可能已經插入了它們的表面。

在離心機運轉時，不要打開門蓋。

在離心機運轉時與其他物體保持 30 ㎝的間距。在離心機工作時請不要處于這個范圍內，在離心機運轉時請不要將任何物體伸入離心機內?；瘜W及生物安全注意事項

常規的操作可能包括各種溶液和測試樣本，它們可能是致病的、有毒的或放射性的物質。此類物質是不可以用本離心機進行操作的，除非已經采取了必要的防護措施。

在操作之前請注意原始溶液容器上關于容器內溶液的說明。

把持這些溶液時必須小心，因為它們是具有傳染性的，進行操作時必須嚴格按照實驗室規定的操作程序與方法操作。

所有廢棄溶液的銷毀必須遵照環境安全與保護的要求進行。

1.產品信息

1.1. 主要技術參數

H1750R 離心機是本公司技術人員經過多年研究，汲取國外同類產品的優點，綜合國內市場設計開發的最新產品。外觀大方，采用 5 英寸液晶觸摸屏控制，所有參數一目了然。低噪音，環保壓縮機組，最高轉速下溫度可控制在-4°以下。有超速、超溫、門蓋等多種保護功能，是各級醫院理想的檢驗儀器。

表 1.1-1 H1750R 主要技術參數

1.2. 支持轉子

1.2.1. H1750R 轉子表，根據此表來確定使用的轉子支持最高轉速、最大相對離心力。

表 1.2-1 H1750R 配套的轉子

1.3. 內部構造和部件名稱

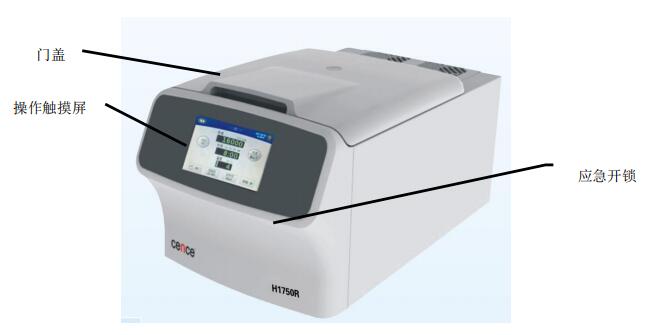

1.3.1. H1750R 主機外型結構

圖 1.3-1 H1750R 主機外型圖

H1750R 臺式冷凍離心機由主機和轉子等配件組成；其中主機由機殼、門蓋、離心室、電器控制系統、制冷系統和顯示操作部分組成。配件主要由轉子和離心管（瓶）及相應的工具（根據合同要求提供相對應的配件，請參考裝箱單）。

1.3.2. 電源

電源開關位于機殼右側下部，標記有開（ON）和關（OFF）。它控制連接到離心機的電源。只有電源處在 ON（開）位置，離心機才能接通電源。

1.3.3. 門蓋的操作

門蓋開啟和關閉采用電動門鎖。在電源打開而且停止運轉時，可以通過觸摸“ ”按鈕打開門蓋，關門時，用手將門蓋合上，門鎖裝置檢測到門蓋鎖鉤，自動啟動門鎖電機，將門蓋鎖緊；如果開始運行時沒有關閉門蓋，應急開鎖門蓋操作觸摸屏會報門蓋故障，具體參考故障排除信息。

注意：在機器運行過程中不能打開門蓋，否則可能會造成人員傷害和機器的損壞。

在運行中突然停電，需待轉子完全停止后，用 T 型扳手對準開鎖孔并插到開鎖輪上轉動即可打開門蓋。

1.3.4. 制冷系統

制冷壓縮機位于離心機后下部，蒸發器圍繞在離心室的周圍；離心室底部的熱敏元件感應出離心室內氣體的溫度，從而調節電磁閥的開停狀態；運行時產生的熱量取決于摩擦發熱，與使用的轉子和轉速相關；采用臥式旋轉式壓縮機，制冷/加熱雙回路控制，制冷/加熱速度快、效率高。制冷原理如圖 1.3-4。

1.3.5. 電器控制系統

電器控制系統采用 32 位中央處理器，電機驅動采用變頻控制技術，轉速控制精度高，具有超速超溫等多種保護功能。

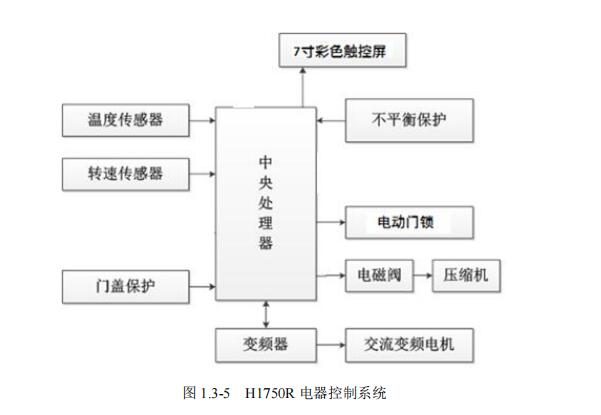

控制流程如圖 1.3-5:

1.3.6. 離心室

使用不銹鋼的離心室，耐久性并抗腐蝕，離心室由硅膠密封墊密封。轉子驅動軸和熱敏元件位于離心室的底部，熱敏元件持續監視離心室的溫度，由于轉子的尺寸和質量不同，離心室存在風阻的偏差，離心室的溫度和轉子的溫度也不相同；微處理器計算所需要的離心室溫度，通過設定所使用的轉子補償值以達到轉子溫度的要求；在運轉期間顯示的轉子溫度應在設定值的 2℃誤差范圍內（補償以后值）。微處理器監視熱敏元件并確定離心室所需的溫度變化，參考圖 1.3-7；如果轉子溫度升高超過設定溫度 8℃或離心室溫度超過 40℃，將會報溫度故障，轉子將減速或停機。

2.安裝與調試

2.1. 離心機安裝及要求

警告不要把本機安裝在靠近易燃易爆特性物質的地方；易燃易爆氣體進入運行的離心機，可能引發火災；對離心室進行檢查，在拿出離心室內的物品前，請勿開機，否則可能造成機器的損壞。

安裝環境：

環境溫度濕度：周圍環境對離心機壽命、性能有一定的影響，離心機最好工作在允許的環境溫度范圍（10℃～35℃），相對濕度≤80%。

要求附近無產生較大熱源的和較強震動源的實驗設備。

避免安裝在陽光直射、潮濕的地方。

避免安裝在空氣中有腐蝕、易燃性、易爆性氣體的場所。

避免安裝在有油污、多灰塵、多金屬粉塵的場所。

安裝位置提示：

離心機工作時處于高速運動狀態，所以離心機應放置水平，將離心機安裝在水平堅實的臺面上。

 離心機兩側及后面離墻壁應有較大空隙（背面離墻壁的距離不得小于30cm），以滿足離心機散熱對空氣流通的要求。

電源要求：電源要求： AC220±22V 50/60Hz 10A；

安裝步驟：

收到貨物時請檢查包裝箱外觀應完好，如果有損壞請及時與貨運商交涉并通知本公司，謝謝。

對照裝箱單，核對主機、配件、隨機工具、隨機文件是否齊全無誤。

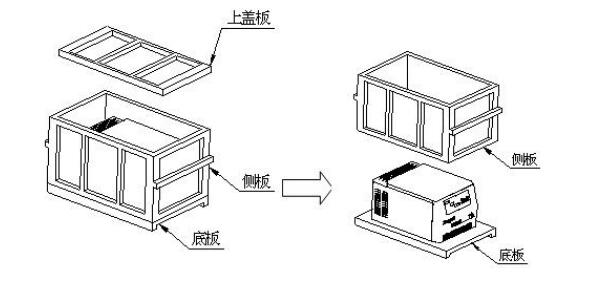

拆除包裝箱，首先拆除包裝箱的上蓋板，臺式機請參考圖 2.1-1，取出轉子及配件；接著拆除包裝箱前后左右四塊木板，取下塑料罩，將主機從包裝箱底板上搬到安裝地點，安裝地點應該是水平結實，調整機器位置使的所有的橡膠腳受力均勻；（本系列機型一般較重，請搬運時最好由三到四個人）最后將包裝箱及包裝填充物作相關妥善處理以免造成環境污染。

 確認電源電壓與本機要求電壓一致（查看機器后面插座處的電源電壓標示,本機使用的電源為單相三線制交流 220V， 50/60Hz，10A 的電源），把本機配備的電源線的插頭端與離心機上的插座先連接,然后將電源線的另一端的插頭插入外接電源插座，將離心機右側面電源向有“1”字樣的一端按下，接通電源。

打開門蓋：接通電源，觸摸“ ”按鈕打開門蓋；對離心室進行檢查，拿出除轉子以外的物品，清理干凈離心室。

轉子的安裝：

轉子檢查：將轉子從包裝箱拿出，仔細檢查轉子在運輸途中有無損傷變形，轉子體有無裂紋，腐蝕斑點，如發現有上述任何一種情況，請立即停止使用該轉子，并與產品供應商聯系。

2.2. 離心機調試

1. 按第 3 部分的操作步驟進行操作，開機前首先確認一下轉子是否有松動，離心機是否調水平、與水平面接觸是否牢固，關上離心機門蓋，如果無異常則空負載運行，最大速度設置為 1000r/min，開機運行至 1000r/min 后，再把最大速度設置為 2000r/min,當速度運行至 2000r/min 后，再依次遞加1000r/min 直到本機所帶轉子支持的最高轉速為止，如果無異?，F(xiàn)象，按第 2 步操作帶負載調試。

2. 配制最大負載，使用水平轉子，應該用手按一下掛杯，看是否有卡杯現象，如果沒有異常現象，則開始運行，最大速度設置為 1000r/min，開機運行至1000r/min后，再把最大速度設置為2000r/min,當速度運行至2000r/min后，再依次遞加 1000r/min 直到本機所帶轉子支持的最高轉速為止；如無異常，則調試成功。

3.面板顯示與操作

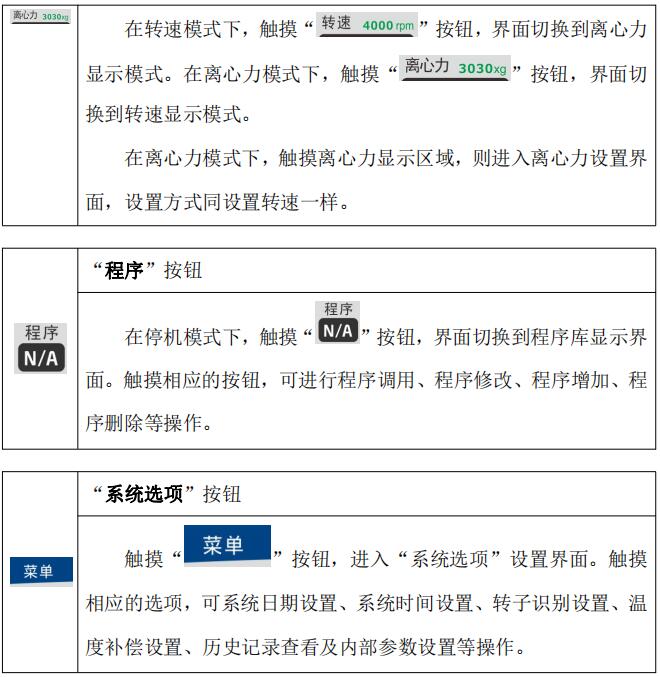

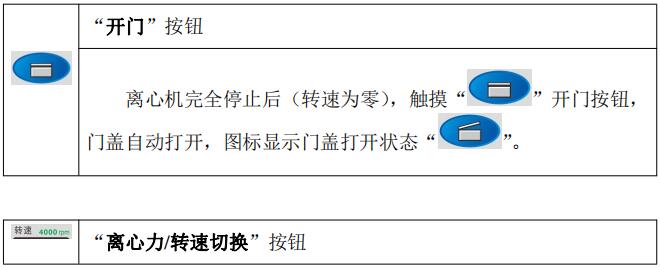

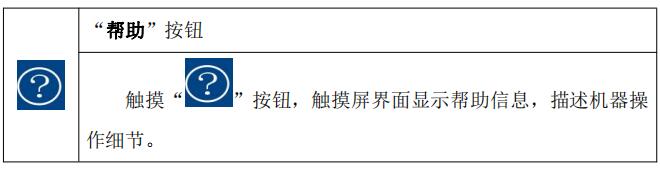

3.1. 控制面板操作說明

3.2. 操作步驟

1) 轉子和試管檢查：操作者在使用前，必須認真檢查轉子、試管。嚴禁使用有裂紋、有損傷的轉子、試管，否則有可能造成機器損壞或人員傷害。

2) 安裝轉子：

用雙手抱握住轉子底部，將轉子垂直落放在電機驅動軸上，放入壓緊組件，用 T 型扳手順時針旋轉螺釘至轉子壓緊轉子，最后擰緊轉子蓋。

3) 離心管加液及放置：

離心管加液應盡量一致，然后中心對稱放入轉子，轉子中對稱的兩個離心管應該等重。離心管必須成中心對稱放置，否則會因不平衡而產生振動和噪聲。放置好負載后，如果使用的轉子帶有蓋子，請旋轉好轉子蓋。檢查轉子安裝是否到位和穩固。水平轉子的所有空間位置必須裝載同類的離心管。相關離心管已經配設轉子空間位置標識。這些離心管僅允許裝載在規定的轉子空間位置。已標明轉子內置放位置的懸架，只允許使用在所指定的位置。水平轉子以及離心管僅允許對稱裝載。離心罐在水平轉子所有吊籃內必須均衡地布放。允許的配合比可參閱“附件：轉子和配件”。對于角轉子，其所有空間位置必須滿載。

4) 在某些懸架上，已經注明其最大負載重量、或者其最大負載重量以及整套懸架的最大負載重量。這些規定重量不得超越。例外情況，可參閱" 最高轉速設置注意事項"。最大裝載重量說明涵括適配器、機架、離心管以及其裝載料的總重量。

5) 附設橡膠底墊的離心管時其下面的橡膠底墊數目必須一致。僅允許在離心機外給離心管裝料。離心管裝料以及振蕩期間需防止液體流入離心室。不得超過離心管制造商規定的最大裝載量。

務請注意離心管內的填料高度是否均等，以盡可能減小離心管內的裝料重量差。

6) 門蓋的關閉：將門蓋向下關上，門鎖裝置檢測到門蓋鎖鉤，自動啟動門鎖電機，將門蓋鎖緊。如果門蓋未關上時，觸摸 按鈕，離心機不能啟動運轉，顯示界面顯示“門蓋未關”故障信息；觸摸故障信息顯示區域，清除故障顯示，重新關好門蓋。

7) 接通電源：把電源開關按向“1”的一端；

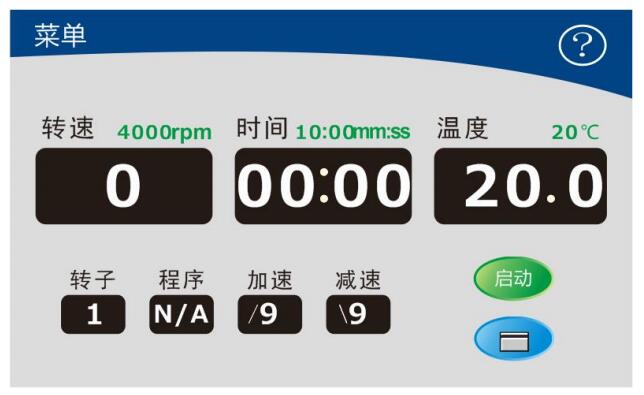

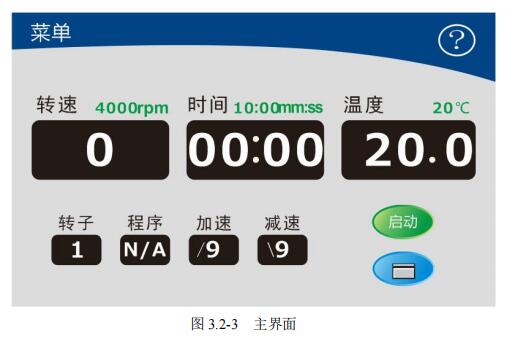

觸摸屏顯示界面，接通電源后觸摸屏將會顯示初始界面“廠家 LOG”，大約 3 秒鐘后進入主界面并顯示相應的參數值；如圖 3.2-2、3.2-3；

8) 設置運行參數：

A. H1750R 離心機的轉子號、轉速、時間、溫度、加/減速時間設置：

停止狀態下，可以設置程序，轉子號、轉速、時間、溫度、加/減速。

運行狀態下，可以設置轉速、時間、溫度、加/減速檔位。

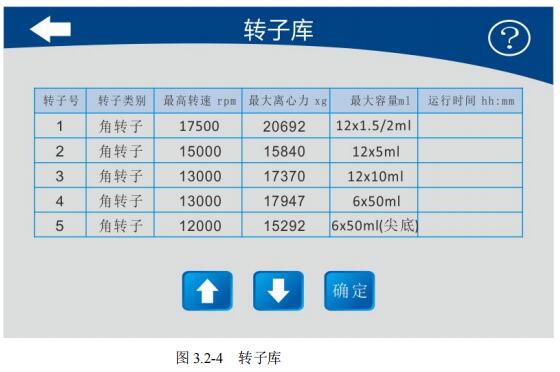

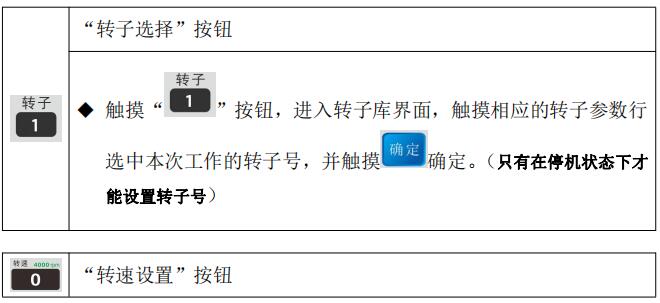

a) 設置轉子號：觸摸“轉子1”按鈕，進入轉子庫界面，觸摸相應的轉子參數行選中本次工作的轉子號，并按 確定鍵（只有在停機狀態下才能設置轉子號，本機只帶一個轉子，不開啟轉子識別功能）

注意：轉子號的設置必須與安裝的轉子號一致；錯誤設置轉子號，可能使轉子超速運行，發生事故。

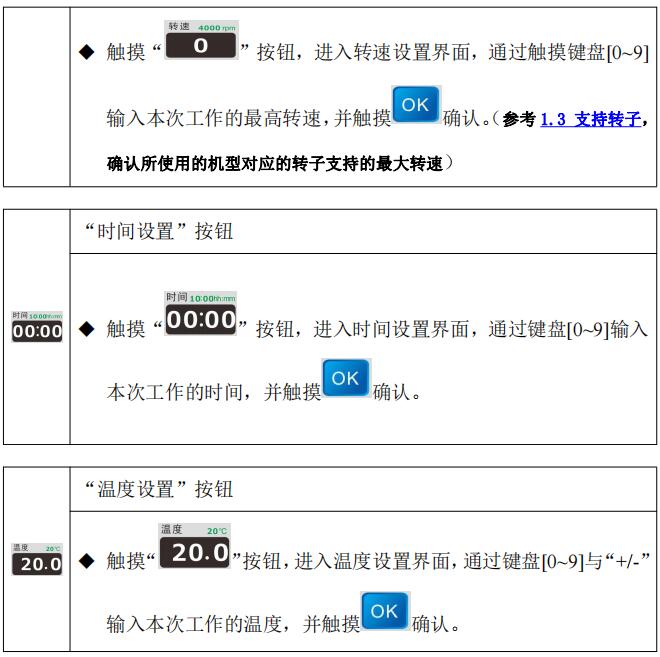

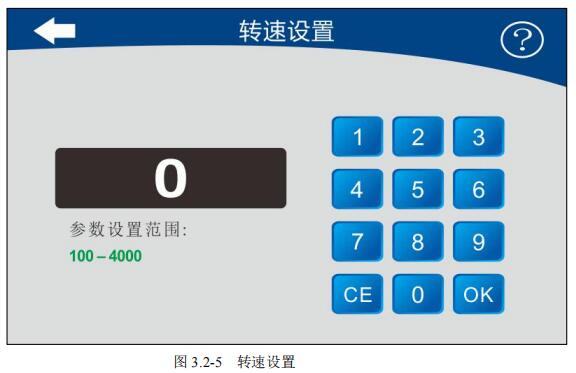

b) 設置轉速：觸摸“0”按鈕，進入轉速設置界面，通過觸摸鍵盤[0~9]輸入本次工作的最高轉速；再按OK鍵保存當前設置并自動跳到溫度設置狀態；如果設置時間后沒有按下OK則設置無效。（參考 1.3 支持轉子，確認所使用的機型對應的轉子支持的最大轉速）。

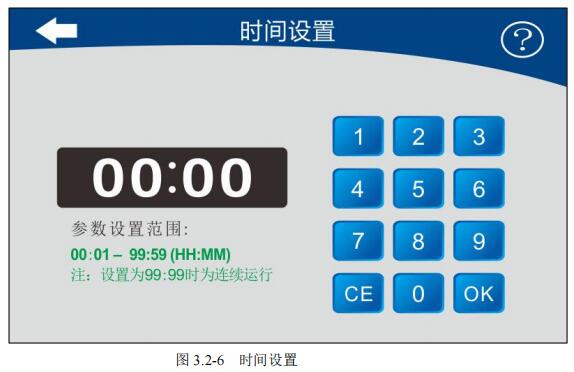

c) 設置時間：觸摸“00:00”按鈕，進入時間設置界面，通過鍵盤[0~9]輸入本次工作的時間，溫度設定范圍 00:01～99:59，當設置為99:99 時，離心機將長時間運行；再按OK鍵保存當前設置并自動跳到溫度設置狀態；如果設置時間后沒有按下OK則設置無效。

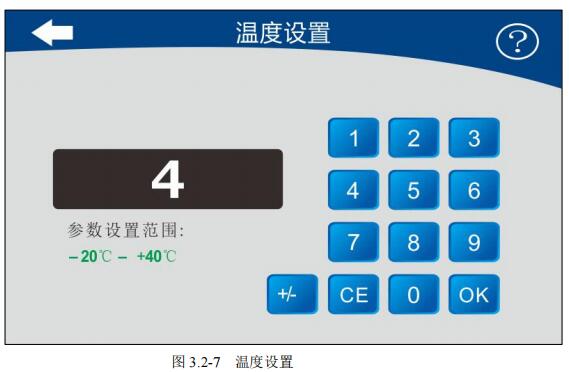

d) 設置溫度：觸摸“20.0”按鈕，進入溫度設置界面，通過鍵盤[0~9]與“+/-”輸入本次工作的溫度，溫度設定范圍-20～40℃，再按OK鍵保存當前設置并自動跳到轉子設置狀態；如果設置時間后沒有按下OK則設置無效。

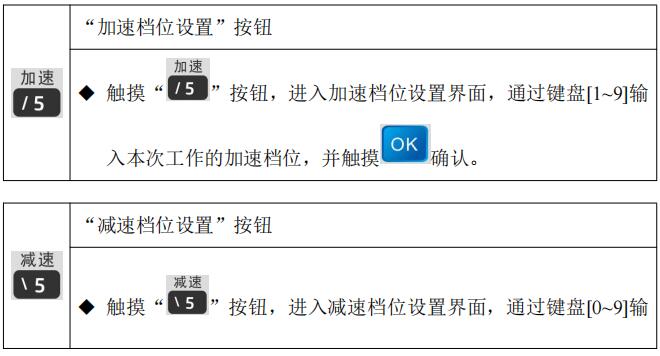

e) 設置加速檔位：觸摸“/5”按鈕，進入加速檔位設置界面，通過鍵盤[1~9]輸入本次工作的加速檔位，再按OK保存當前設定的參數并自動跳到減速時間設定狀態，如果設置后沒有按下OK則設置無效。

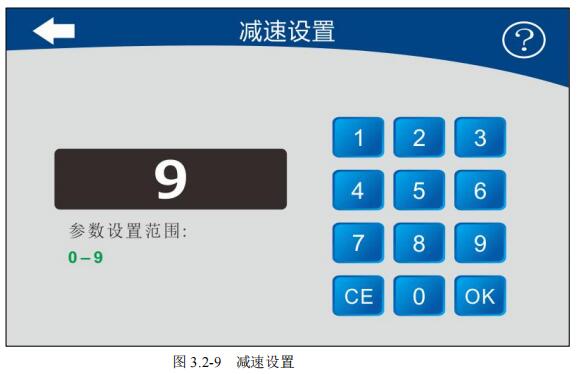

設置減速檔位：觸摸“\5”按鈕，進入減速檔位設置界面，通過鍵盤[0~9]輸入本次工作的減速檔位，再按OK保存當前設定的參數并自動跳到加速時間設定狀態，如果設置后沒有按下OK則設置無效。

9) 啟動和停止運行：

對離心室進行檢查并拿出除轉子以外的物品前切勿開機，否則可能損壞機器。

嚴禁超速使用轉子；因超速使用可能造成機器的損壞，甚至造成人員傷害。

在離心機運行時，嚴禁抬起或者移動離心機。

在轉子旋轉時嚴禁打開門蓋。

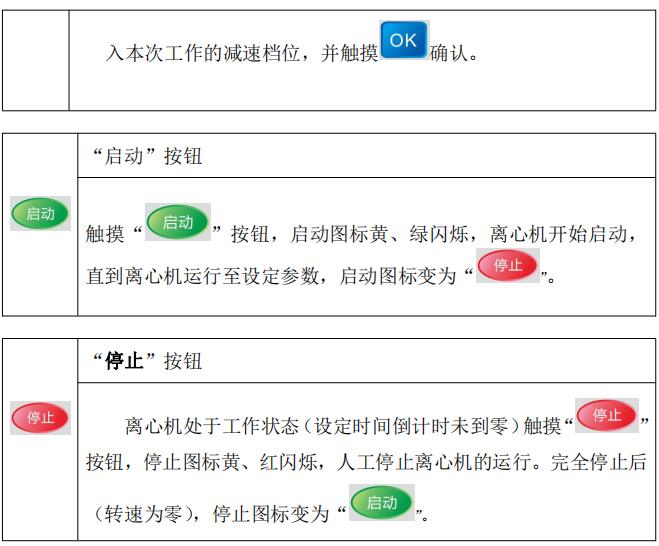

a) 啟動：觸摸 啟動 按鈕啟動離心機。

b) 自動停止：設置的運行時間倒計時到零時，離心機自動減速停止運行，當轉速等于 0 時，才可以打開門鎖。

c) 人工停止：在運行中（運行時間倒計時未到零）觸摸 停止 按鈕離心機減速停止運行，當轉速等于 0 時，才可以打開門鎖。

10)離心管的取出：當轉子停止旋轉后，觸摸“開蓋” 按鈕開門蓋，將離心機右側電源開關按向字符“ OFF”一端，切斷電源，取出離心管。

11) 卸轉子：雙手握住轉子體對稱位置，垂直向上用力往上提，使轉子體錐面與驅動軸錐面脫離接觸，取出轉子后將其放在平鋪柔軟物的平整的桌面或地面。

12)關閉電源：工作完成后，應關閉電源并拔出電源線插頭。
