湘儀臺式低速離心機

TDZ4K使用說明書

湖南湘儀實驗室儀器開發有限公司

第一章 安裝與調試

1.1.離心機安裝及要求

警告 不要把本機安裝在靠近易燃易爆特性物質的地方，儀器通電前，手動打開離心機門蓋，對離心室進行檢查；在拿出離心室內的物品前，請勿通電。

1.2.安裝環境：

★環境溫度濕度：周圍環境對離心機壽命、性能有一定的影響，離心機最好工作在允許的環境溫度范圍（10℃～35℃），相對濕度≤80%。

★要求附近無產生較大熱源的和較強震動源的實驗設備。

★避免安裝在陽光直射、潮濕的地方。

★避免安裝在空氣中有腐蝕、易燃性、易爆性氣體的場所。

★避免安裝在有油污、多灰塵、多金屬粉塵的場所。

1.3.安裝位置：

★離心機工作時轉子及附件處于高速旋轉狀態，所以離心機應放置水平，將離心機安裝在水平堅實的臺面上。

★離心機兩側及后面離墻壁應有較大空隙，以滿足離心機散熱對空氣流通的要求。

1.4.安裝步驟：

★收到貨物時請檢查包裝箱外觀是否完好，如果有損壞請及時與貨運商交涉并通知本公司。

★打開外包裝，小心地把離心機（連同泡沫包裝）取出，放在水平堅實的臺面上，取下泡沫包裝，使離心機四個腳與臺面均勻接觸。

★打開門蓋：用隨機工具起子插入離心機門鎖側面的應急開鎖孔，即可打開門鎖；對離心室進行檢查，拿出離心室內物品，清理干凈離心室。

★核對裝箱單：核對主機、附件、隨機工具、隨機文件是否齊全無誤。

★轉子安裝：將轉子從包裝箱拿出，仔細檢查轉子在運輸途中有無損傷變形，雙手抱握住轉子體，將轉子垂直平穩地落放在轉子座上，擰緊轉子固定螺絲。

★確認電源電壓與本機要求電壓一致，把本機配備的電源線的插頭端與離心機上的插座先連接，然后將電源線的另一端的插頭插入外接電源插座，將離心機后面電源開關標有符號“”一端按下，接通電源。

1.5.離心機調試

★按各機型操作步驟進行操作，開機前首先確認一下轉子是否有松動，離心機是否調水平、與水平面接觸是否牢固，如果無異常則空負載運行，最大速度設置為1000r/min，開機運行至1000r/min后，再把最大速度設置為2000r/min,當速度運行至2000r/min后，再依次遞加1000r/min直到本機所帶轉子允許的最高轉速為止。

★配制最大負載，使用的如果是水平轉子，應該用手按一下掛杯，看是否有卡杯現象，如果沒有異?，F(xiàn)象，則開始運行，最大速度設置為1000r/min，開機運行至1000r/min后，再把最大速度設置為2000r/min,當速度運行至2000r/min后，再依次遞加1000r/min直到本機所帶轉子允許的最高轉速為止；如無異常，則調試成功。

第二章 使用說明

1.2.2.1.命名規則

圖2.1 命名規則

2.2.主要技術參數

表2.2 主要技術參數

2.3.轉子配置

根據此表來確定使用轉子的最高轉速、最大離心力，選用適配器、管架、吊藍、掛杯。

表2.3 轉子配置

2.4.主機結構及顯示控制面板

本離心機由主機和附件組成，其中主機由機殼、離心室、驅動系統、控制系統和顯示操作部分組成。轉子和離心管（瓶）見附件（根據合同要求提供相對應的配件，請參考裝箱單）。

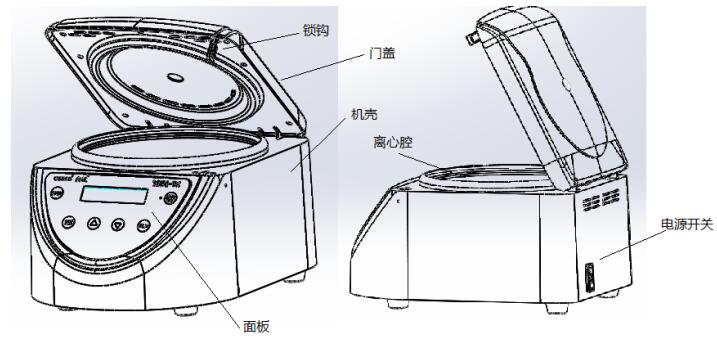

圖2.4 主機外形圖

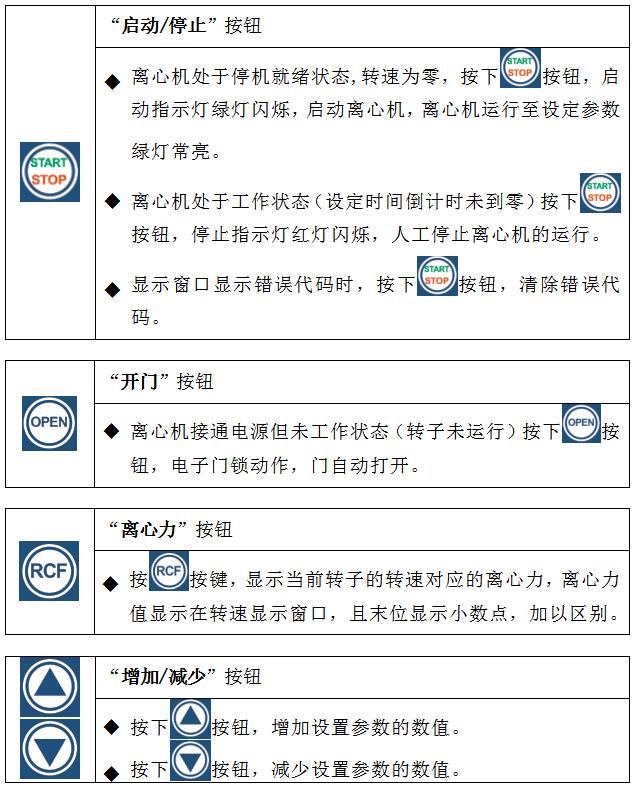

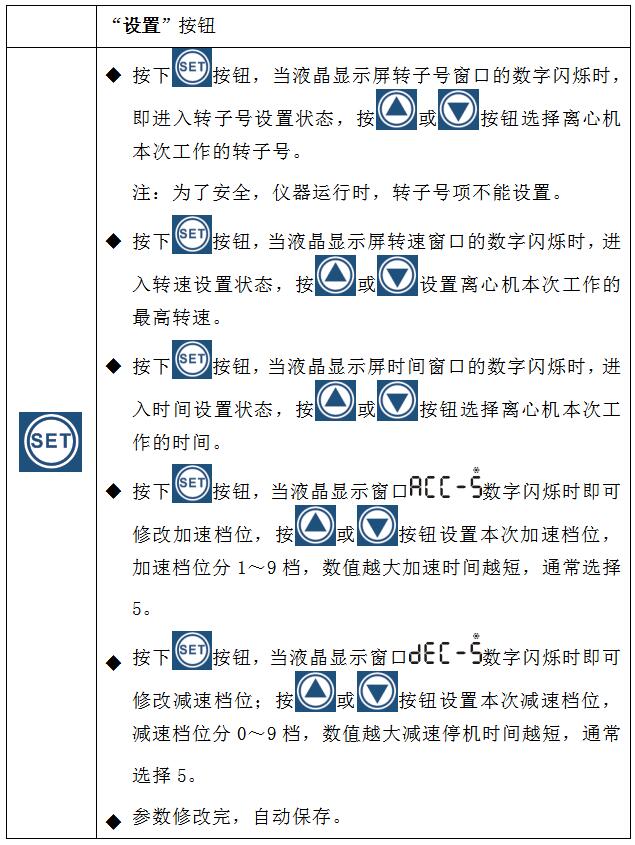

2.4.1.按鍵操作說明

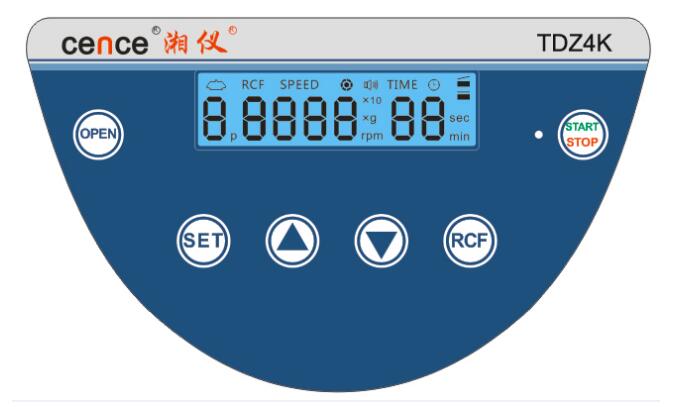

圖2.4.1a 顯示控制面板

圖2.4.1b 液晶顯示窗口含義

指示燈狀態及含義

 燈滅

 燈亮，表示選中相應的程序，或顯示將要運行的過程；例：啟動指示燈綠燈閃爍表示離心機已啟動，并處在升速狀態，綠燈常亮表示離心機正穩定運行在設定轉速狀態；停止指示燈紅燈閃爍表示離心機處在降速狀態,紅燈常亮表示離心機已經停止運行。

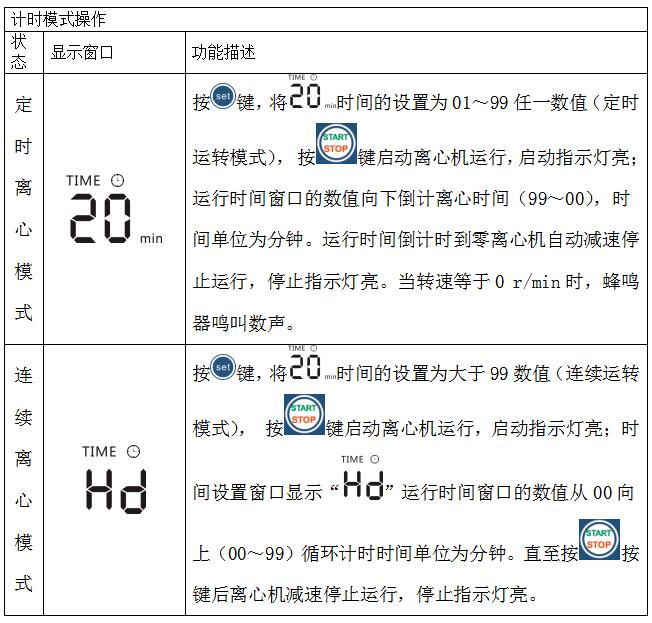

1.1.1.計時模式選擇

2.4.2.操作步驟

1.轉子和試管檢查：操作者在使用前，必須認真檢查轉子、試管。

2.安裝轉子：將轉子套入驅動軸上,用十字螺絲刀順時針擰緊鎖緊螺絲。

3.離心管加液及放置：離心管加液應加入等重的液體，然后中心對稱放入轉子，轉子中對稱的兩個離心管應該等重。離心管必須成偶數中心對稱放置，否則會因不平衡而產生振動和噪聲。

4.門蓋的關閉：將門蓋向下合到底，門鎖自動鎖住，顯示屏顯示門蓋已關標志，表示門蓋已鎖緊。

5.按操作說明設置轉子號、轉速、時間、加、減速檔位等參數。

6.啟動和停止運行：

警告對離心室進行檢查并拿出除轉子以外的物品前切勿開機，否則可能損壞機器。

警告 嚴禁超速使用轉子；因超速使用可能造成機器的損壞，甚至造成人員傷害。

a)啟動：按 START STOP 按鈕啟動離心機，啟動指示燈亮。

b)自動停止：設置的運行時間倒計時到零時，離心機自動減速停止運行，停止指示燈亮，當轉速等于0 r/min時，才可以打開門蓋。

c)人工停止：在運行中（運行時間倒計時未到零）按 START STOP 鍵離心機減速停止運行，停止指示燈亮，當轉速等于0 r/min時可以打開門鎖。

注意：若運行過程中發生停電，由于電子門鎖不能動作，導致門蓋打不開。請務必等轉速為0時，用隨機工具內起子插入離心機門鎖位置側面的應急開鎖孔，即可打開門蓋。

7.卸轉子：當需要更換轉子時,須卸下在用轉子,用十字螺絲刀逆時針擰出鎖緊螺絲,取出轉子即可。

8.關閉電源：工作完成后，應將離心機后方的電源開關往下按，關閉電源后拔出電源線插頭。

每天在最后一次使用完后應該將轉子取出。
