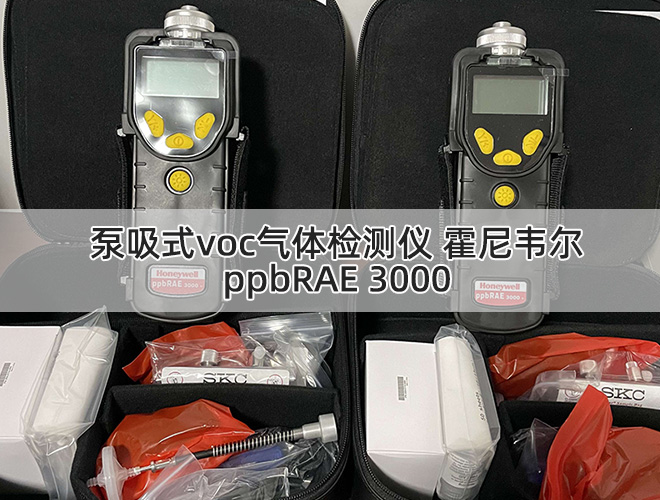

美國華瑞ppbRAE 3000手持式voc氣體檢測儀產品介紹及使用維護

標準配置：

1、ppbRAE 3000主機（也叫華瑞PGM-7340）

2、標定套件

3、充電/下載適配器

4、AC/DC 適配器

5、堿性電池適配器

6、數據線

7、用戶指南、快速入門指南及相關資料的光盤

產品概述：

ppbRAE 3000手持式VOC檢測儀結構緊湊，是一個廣譜的VOC氣體檢測器，及可在危險環境下工作的數據采集器。它使用帶9.8eV、10.6eV或11.7eV氣體放電燈的光離子化檢測器（PID）實時檢測揮發性有機化合物（VOC）。

主要特點如下：

1、重量輕、結構緊湊

? 結構緊湊、重量輕、堅固耐磨

? 內置采樣泵

2、PID技術成熟可靠，性能穩定、測量精確

? 使用充電電池盒，可連續監測 16 小時

? 在 ppm 級連續監測VOC氣體

3、用戶界面友好

? 對 STEL, TWA, 高/低峰值可預設警報限值

? 當檢測氣體濃度超限時，會激活蜂鳴器和閃動的 LED 顯示

4、數據采集功能

? 260000點的數據采集容量，數據可下載至計算機

主要部件：

ppbRAE 3000 手持式 VOC 氣體檢測儀由一個帶微處理機和電子回路的 PID 組成。儀器外部套有粗紋的高性能橡膠套，并配有帶背景燈的液晶顯示，及用戶進行操作的三個操作鍵。內置照明燈，便于在光線昏暗的檢測點使用。儀器主要部件如下

儀器主要部件如下：

功能鍵：1個操作鍵，和2個一般操作及儀器編程的程序鍵

帶有背景燈的LCD顯示，供用戶查看實時及計算測量值

內置照明燈

氣體一旦超標，即會發出 LED 紅燈和峰鳴器的聲光報警

電池充電插口

氣體輸入輸出口

連接 PC 的通訊接口

橡膠保護套

技術指標：

尺寸： 25.5×7.6×6.4cm

重量： 738g（帶電池盒）

傳感器： 10.6eV、9.8eV 或 11.7eV 紫外燈的光離子化檢測器（PID）

電池： 可充電鋰離子電池（嵌入式，可現場充電，4.2V/3300mAH）

堿性電池盒（需裝 4 個 5 號電池）；僅限在安全區域使用

充電時間： 不超過 8 小時可充滿

電池工作時間： 使用鋰離子電池連續工作 16 小時

顯示屏： 大屏幕點陣 LCD 顯示、帶背景燈

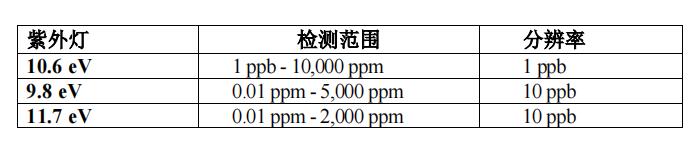

檢測范圍及分辨率

響應時間（T90）：2秒

測量精度（異丁烯）： 10-2000 ppm: 標定點的±3%

PID 檢測器： 燈及傳感器易于清洗、更換

校正系數： 內置200余種VOC氣體（根據RAE公司的技術指南 TN-106編制）

標定： 兩點式零點/擴展標定

標定儲存： 可儲存8次單獨的校正，警報限度和標準氣體的數值

進氣探頭： 柔韌的5英寸采樣管

無線模塊： 藍牙裝置(2.4GHz)；RF模塊 (433MHz、868MHz 、915MHz或 2.4GHz)

鍵盤： 1 個操作鍵、2 個功能鍵、1 個照明燈開關

直接讀出： I 實時檢測值、TWA 值、STEL 值、峰值、電池電壓

安全級別： 美國、加拿大：UL、 cUL 認證，Class I, Division 1, Group A, B, C, D

歐洲：ATEX II (1G EEx ia IIC T4) IECEx(Ex ia IIC T4)

EMI/RFI： 強力抗電磁/射頻干擾；符合 EMC R&TTE (射頻模塊)標準

報警設置： 單獨設置 TWA、STEL 和高/低報警限值

操作模式： 衛檢模式或調查模式

報警： 95dB@30cm 的蜂鳴器以及LED紅燈閃動提示氣體超標、電池電壓不足或傳感器故障

報警模式： 鎖定或自動重置

時鐘： 對所采集數據信息自動作日期和時間標記

數據采集： 260,000 點的數據容量，帶以時間日期標記、序列號、用戶 ID、檢測點 ID 等

通信： 可通過充電機座或 Bluetooth TM（藍牙裝置，需選購），利用計算機下載檢測數據、上傳儀器參數設定；可選內置的無線模塊實現無線數據傳輸

采樣泵： 內置，流速 450-550cc/min

使用溫度： -20℃ to 50℃ (-4o to 122o F)

使用濕度： 0% to 95%相對濕度（無冷凝）

外殼（含橡 高性能橡膠，防水防塵，配橡膠保護套；換電池時無需卸下橡膠保護套）： 膠套

儀器操作

PpbRAE3000是一款適于在危險環境下工作的寬量程的 VOC 氣體檢測儀，可實時提供檢測數據，一旦氣體超限，立即自動激活報警裝置。儀器在出廠前已預先設定報警限值，并通過標準氣標定了傳感器，但在初次使用之前，應測試儀器是否進行了有效的標定。儀器充滿電并適當標定后，可立即投入使用。

打開儀器

1. 在關閉狀態下，長按模式鍵打開儀器。

2. 顯示屏打開時，松開模式鍵。

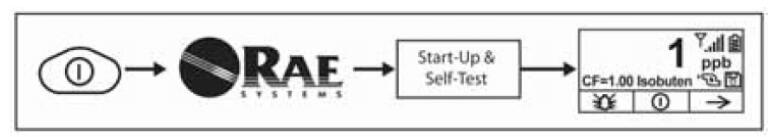

儀器開啟時最初顯示 RAE 公司的標識（如果不能正常顯示，則儀器有可能出現

了故障，屆時請與 RAE 公司技術支持聯系），然后進入自檢，如檢測（包括傳感器、

內存測試）失敗，請閱讀本指南的故障排除部分，尋找解決辦法。啟動完成后，屏幕上將顯示出檢測讀數和各種功能圖標。

關閉儀器

1. 按住模式鍵3秒后出現5秒倒計時的關閉提示。

2. 讀秒結束后，松開模式鍵。

3. “Unit off…”后，儀器馬上關閉。

注意：關閉等待中應一直按住模式鍵，直到倒計時讀秒結束。如果中途松開模式鍵，關閉操作取消，儀器恢復正常工作狀態。

內置照明燈操作

儀器配有內置照明燈，用于在光線昏暗處操作。按照明燈開關，打開照明燈，再按一次關閉。

注意：照明燈開啟時間過長將減少電池的使用時間。

內置采樣泵

儀器內置了一個采樣泵。它是一種膜片泵，流速可達 450–550 cc/min。如果連接內徑 1/8 英寸的特氟龍管，它可以每秒 3 英尺（0.9m）的速度抽取水平距離 200英尺（61m），垂直距離 90 英尺（27.5m）的樣氣。

注意：在調查模式下，該泵從儀器開啟而自動開啟并一直保持，隨采樣的手動停止而停止。

如果液體或其他物體被吸入氣體入口的過濾器而使泵停滯，儀器將檢測堵塞并自動停泵，并激活報警裝置，顯示屏上出現閃動的泵符號。用戶應當在排除泵滯條件后，按[Y/+]鍵重新開啟采樣泵。

背景燈

LCD 屏幕配有背景燈以便在弱光下讀數。

數據采集

數據采集時，儀器顯示磁盤符號，表示數據采集正在進行。儀器在每次數據采集周期結束時（數據采集已開啟）將氣體濃度數據、用戶 ID、現場 ID、序列號、上次的標定日期、報警限值等信息保存下來，即使儀器關閉，所有數據均被保存在儀器的內存中，不會丟失?？蓪?shù)據下載到計算機。

數據采集事件

當數據采集開啟后，檢測的數據被保存。這些數據以“組”或“事件”的形式被保存。儀器每次開啟，或設置參數更改，或數據采集的中斷，均產生一個新測試時間并保存相關信息。每個事件的持續時間不超過 24 小時，或數據采集量不超過28,800 點。如果同一事件持續了 24 小時以上，會自動生成新事件。事件開始時間、用戶 ID、現場 ID、氣體名稱、序列號、上次標定日期、報警限值等信息將被自動記錄并保存下來。

數據采集樣本

記錄數據采集事件時，儀器保存數據的縮略形式。數據傳輸?shù)接?jì)算機時，通過ProRAE Studio 軟件的編排，可呈現樣本數、日期、氣體濃度及其他相關信息。

自動/手動/快照數據采集

儀器共有三種數據采集模式：

自動 默認模式。儀器開啟采樣時，自動采集檢測數據。

手動 手動開啟數據采集功能后，才能進行數據采集

快照 快照采樣狀態下采集數據（按模式鍵激活單一事件數據捕捉）

注意：儀器只能采用一種數據采集模式。

附件

儀器包含以下附件：

? AC 適配器（電池充電器）

? 堿性電池適配器

? 外部過濾器

? 有機氣體調零套件

硬質攜帶箱套件包括以下附件：

? 標定適配器

? 標定調節閥與流量控制器

標準套件及附件

AC 適配器（電池充電器）

維護

以下儀器部件需要維護：

? 電池盒

? 傳感器模塊

? PID 燈

? 采樣泵

? 進氣連接管、過濾器

注意：儀器維護應當由專業人員完成。

注意：即使儀器關閉，儀器的印刷電路板仍與電池連通。因此，在儀器維修或更換傳感器及任何內部零前，必須斷開與電池的連接，否則，印刷電路板有可能發生嚴重?fù)p傷。

電池充電與更換

當儀器閃動空電池符號時，電池需要盡快充電。建議儀器在戶外工作回來后一直充電。完全充滿的電池可以連續使用大約 16 小時。對于完全放電電池的充電時間大約為 8 小時。如果需要，用戶可在現場（已知無危險區域）更換電池。

警 告！

為減少點燃危險氣體的危險，一定要在已知沒有危險氣體的環境中對電池充電，更換電池也是如此

傳感器/燈清洗及更換

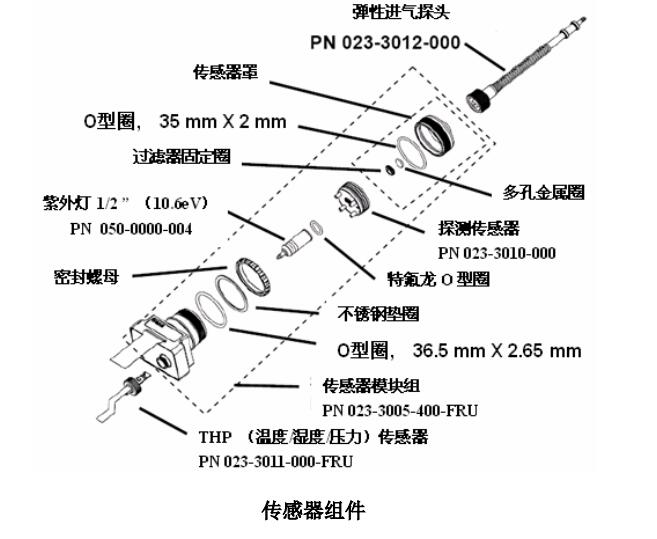

傳感器模塊由數個部件組成，并與燈室相連，如下圖所示：

注意：一般情況下，無需清洗紫外燈。僅在出現以下幾種情況時，請清洗 PID 傳感器、紫外燈或燈室：

1. 標定后讀數仍然不準確

2. 讀數對濕氣十分敏感

3. 化學液體進入該部件導致其損壞

使用外部過濾器有助于防止傳感器被污染。

要取出傳感器組件及紫外燈，小心地?cái)Q開燈室蓋上的螺絲，拆除傳感器適配器、進氣探頭以及金屬過濾器，扶住 PID 傳感器，輕敲一下，松動后可直接將其取出。

清洗 PID 傳感器

將整個 PID 傳感器模塊浸入 GC 級甲醇中。推薦使用超聲波清洗傳感器至少15分鐘。隨后將其徹底干燥。絕不能用手觸摸傳感器電極。

用一塊浸過甲醇的棉簽，擦拭并清潔燈罩與傳感器連接部位。

將傳感器翻置，使插針向上，能看到傳感器孔，檢查是否有腐蝕或彎折，傳感器金屬插腳必須平直。如果需要，可仔細地處理，確保不要接觸到特富龍點，并相互平行。確保傳感器針的螺母緊固但不要過緊。如果傳感器腐蝕或其他損壞，必須更換。

清潔燈室或更換燈

如果無法開啟紫外燈，儀器會顯示錯誤信息，提示用戶需要更換紫外燈。

1. 若燈仍可使用，可用棉簽以 GC 級甲醇清潔燈室及燈窗表面，在適當壓力下，以環繞的方式擦拭燈窗。清潔后，以一定角度將燈面對光線，以檢查是否有殘余薄膜存在，重復上述步驟直至燈窗清潔。請勿使用水溶液清潔燈。清潔后，應徹底干燥燈及燈室。

注意：請勿用手指或其它物品觸及燈窗表面，以免留下印跡。請勿使用丙酮或水溶液。

2. 若燈未開啟，從燈室中取下 UV 燈。將 O 型圈套入新燈，并將新燈插入，避免與燈窗表面的接觸。

3. 重新安裝 PID 傳感器模塊。

4. 鎖緊燈室蓋。

采樣泵

如果到達采樣泵的使用年限，它將會消耗更多的電能，并且吸氣能力明顯降低。一旦出現這種情況，就需要更換或修理采樣泵。當檢查泵的流速時，確保進氣口的連接緊密，且進氣管的狀態良好。將流速及與儀器進氣口連接。當無氣體泄露時，流速應當大于 450 cc/min。

若采樣泵不能正常工作，請送到專門的維護點進行測試，必要時進行維修或更換。

清潔儀器

建議用戶隔一段時間清洗儀器一次。請勿使用洗滌劑或化學溶劑。

仔細檢查儀器基座、電池及充電座的連接部位是否已清洗干凈。用干燥的軟布擦拭不潔部位。請勿使用洗滌劑。
